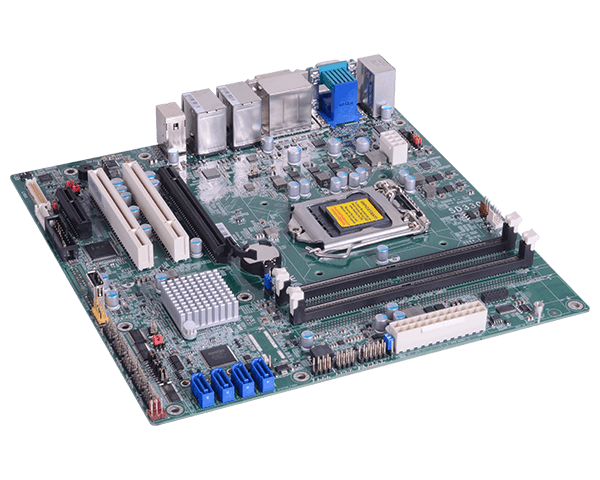

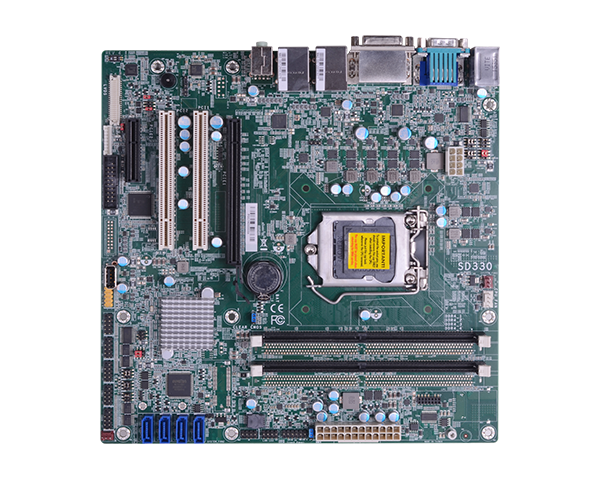

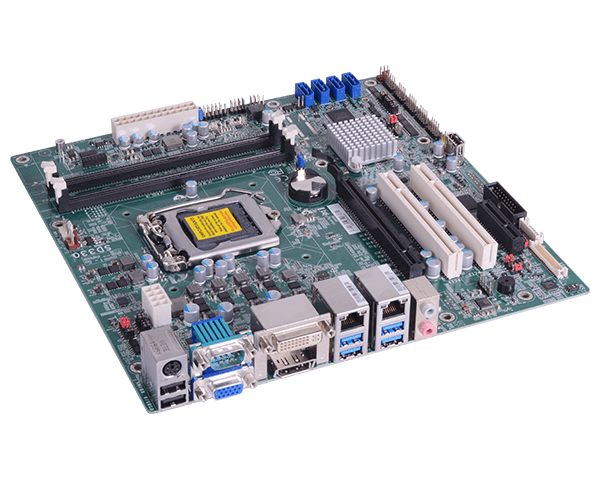

首页 > 产品中心 > 嵌入式工业主板 > Micro-ATX主板 > SD330-H110
● 第6/7代 Intel® Core™, Intel® H110
● 2 DDR4 DIMM 至 32GB
● 四个显示输出: VGA, LVDS, DVI-I (DVI-D 讯号), DP++ 支持两个独立显示
● 多重扩充: 1 PCIe x16, 1 PCIe x4, 2 PCI, 1 LPC
● 丰富I/O: 2 Intel 网口, 6 串口, 4 USB 3.0, 5 USB 2.0
| 处理器 | 第六代/第七代 Intel® Core™ /Pentium®/Celeron® LGA 1151 插槽处理器，TDP 高达 95W |
| 芯片组 | 英特尔® H110 芯片组 |
| 内存 | 两个 288 针 DIMM，最高可达 32GB 双通道 DDR4 1866/2133MHz |
| BIOS | Insyde SPI 128Mbit |
| 控制器 | 英特尔® HD 第 9 代显卡 |
| 特性 | OpenGL 5.0、DirectX 12、OpenCL 2.1 硬件解码：AVC/H.264、MPEG2、VC1/WMV9、JPEG/MJPEG、HEVC/H265、VP8、VP9 硬件编码：MPEG2、AVC/H264、JPEG、HEVC/H265、VP8 、 VP9 |
| 显示器 | 1 x VGA 1 x LVDS 1 x DVI-I (DVI-D 信号) 1 x DP++ VGA: 分辨率高达 1920x1200 @ 60Hz LVDS: 双通道, 分辨率高达 1920x1200 @ 60Hz DVI-I: 分辨率高达 1920x1200 @ 60Hz DP++: 分辨率高达 4096x2160 @ 60Hz |
| 双重显示 | VGA + LVDS VGA + DVI-I（DVI-D 信号） VGA + DP++ LVDS + DVI-I（DVI-D 信号） LVDS + DP++ DVI-I（DVI-D 信号）+ DP++ |
| 界面 | 1 个 PCIe x16（第 3 代） 1 个 PCIe x4（第 2 代 2 个 PCI |
| 音讯编译码器 | Realtek ALC888S-VD2-GR |
| 控制器 | 1 个英特尔® I211AT PCIe（10/100/1000Mbps） 1 个英特尔® I219V PCIe（10/100/1000Mbps） |
| 以太网络 | 2 个千兆以太网 (RJ-45) |
| 串口 | 1 x RS-232/422/485（RS-232 带电源）(DB-9) |
| USB | 4 个 USB 3.0 2 个 USB 2.0 |
| PS/2 | 1 个 PS/2（迷你 DIN-6） |
| 显示 | 1 x VGA 1 x DVI-I（DVI-D 信号） 1 x HDMI |
| 音源 | 1 x 线路输入 1 x 线路输出 1 x 麦克风输入（可选，需满足 MOQ 要求） |
| 串行端口 | 1 x RS-232/422/485（RS-232 带电源）（2.54 毫米间距） 4 x RS-232（2.54 毫米间距） |
| USB | 2 x USB 2.0（2.54mm 间距） 1 x 垂直 USB 2.0（A 型） |
| 音效 | 1 x 音频（线路输出/麦克风输入）（可选，需要 MOQ） 1 x S/PDIF |
| SATA | 4 x SATA 3.0（最高 6Gb/s） |
| DIO | 1 x 8 位 DIO |
| LPC | 1 x LPC（支持LPC EXT-RS232/RS485模块） |
| SMBus | 1 x SMBus |
| 看门狗定时器 | 系统复位，可通过软件编程 1 至 255 秒 |
| 信赖平台模块 | Infi neon TPM2.0/1.2（可选，需要最小起订量） |
| 类型 | ATX |
| 端口 | 8针ATX 12V电源 24针ATX电源 |
| 耗能 | 空闲：i5-6500 65W：12V @ 1.4444A（17.3328W）、5V @ 0.7101A（3.550W）、3.3V @ 0.7497（2.4740W） 最大：i5-6500 65W：12V @ 7.8570A（94.2840W）、5V @ 0.7737A（3.868W）、3.3V @ 0.7957A（2.6258W） |
| RTC 电池 | CR2032 纽扣电池 |
| 温度 | 工作温度：0 至 60°C 存储温度：-40 至 85°C |
| 湿度 | 工作：5 至 90% 相对湿度 存储：5 至 90% 相对湿度 |
| 平均无故障时间 | 365,364 小时 @ 25°C；207,523 小时 @ 45°C；131,395 小时 @ 60°C |
| 支持操作系统 | Windows 7 32/64 位 Windows 8.1 64 位 Windows 10 64 位 Linux 注意：第 7 代 CPU SKU 仅支持 Windows 10 64 位和 Linux |
| 尺寸 | microATX 尺寸 244 毫米 (9.6") x 244 毫米 (9.6") |
| 认证 | CE, FCC Class B, RoHS, UL |
