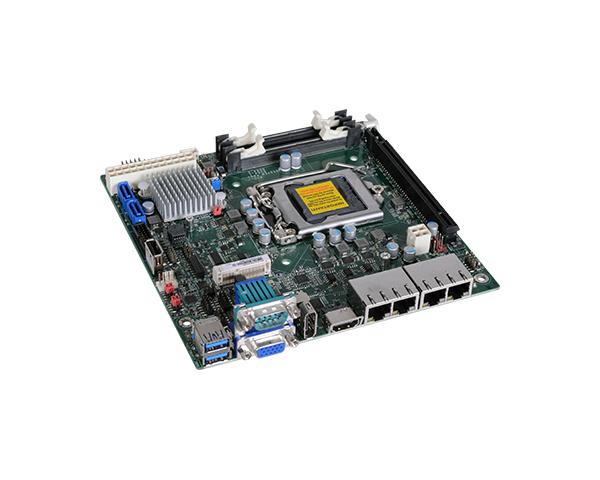

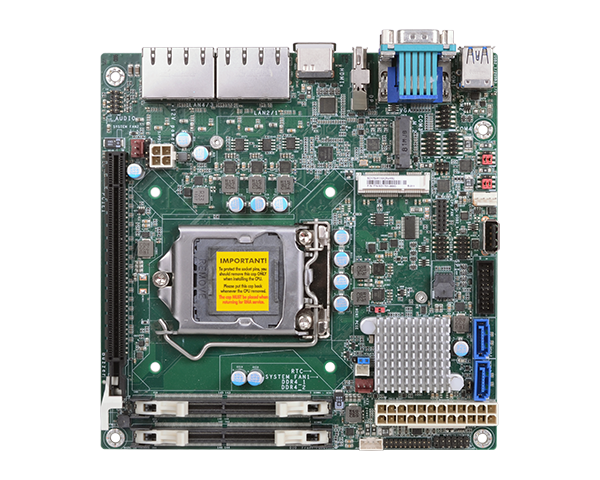

首页 > 产品中心 > 嵌入式工业主板 > Mini-ITX主板 > SD170-H110
● 多重扩展：1个PCIe x16、1个Mini PCIe、1个M.2 M key
● 丰富的 I/O：4 个 Intel GbE、4 个 COM、4 个 USB 3.0、5 个 USB 2.0
● 三个独立显示屏：VGA + HDMI 1.4 + DP++
● 2 个 DDR4 SODIMM 高达 32GB
● 采用英特尔® H110 的第六代/第七代智能英特尔® 酷睿™
| 处理器 | 第七代智能英特尔® 酷睿™ 处理器，LGA 1151 插槽 第六代智能英特尔® 酷睿™ 处理器、LGA 1151 插槽 |
| 芯片组 | 英特尔® Q170 芯片组 |
| 内存 | 两个 260 针 SODIMM，高达 32GB 双通道 DDR4 1866/2133MHz |
| BIOS | Insyde SPI 128Mbit |
| 控制器 | 英特尔® HD 第 9 代显卡 |
| 特性 | OpenGL 5.0、DirectX 12、OpenCL 2.1 硬件解码：AVC/H.264、MPEG2、VC1/WMV9、JPEG/MJPEG、HEVC/H265、VP8、VP9 硬件编码：MPEG2、AVC/H264、JPEG、HEVC/H265、VP8 , VP9 |
| 显示器 | 1 x VGA 1 x HDMI 1.4 1 x DP++ VGA：分辨率高达 1920x1200 @ 60Hz HDMI 1.4：分辨率支持 4K @ 30Hz DP：分辨率高达 4096x2304 @ 60Hz |
| 三重显示 | VGA + HDMI + DP++ |
| 界面 | 1 x PCIe x16 (Gen 3) 1 x 全尺寸 Mini PCIe (USB2.0/SATA, PCIe x1 可选并与 M.2 共享) (支持 SIM 插槽) 1 x M.2 2280 M key (PCIe x1/ SATA、PCIe x1 可选，与 Mini PCIe 共享） |
| 音讯编译码器 | Realtek ALC888S-VD2-GR（Realtek ALC262 选件） |
| 控制器 | 4 x Intel® I210AT PCIe (10/100/1000Mbps) 或 Intel® I211AT PCIe (10/100/1000Mbps)（可选） |
| 以太网络 | 4 个千兆以太网 (RJ-45) |
| 串口 | 1 个 RS-232/422/485 |
| USB | 2 个 USB 3.0 A 型连接器 |
| 显示 | 1 x VGA 1 x DVI-I（DVI-D 信号） 1 x DP++ |
| 串行端口 | 1 x RS-232/422/485（RS-232 带电源） 2 x RS-232 |
| USB | 2 x USB 3.0 4 x USB 2.0 1 x USB 2.0 A 型连接器，用于看门狗定时器 |
| 音效 | 1 x S/PDIF 1 x 线路输出 1 x 麦克风输入 |
| SATA | 2 个 SATA 3.0（高达 6Gb/s） |
| DIO | 1 个 8 位 DIO |
| LPC | 1 x LPC（支持LPC EXT-RS232/RS485模块） |
| SMBus | 1 x SMBus |
| 看门狗定时器 | 系统复位，可通过软件编程 1 至 255 秒 |
| 信赖平台模块 | fTPM 2.0/dTPM 2.0（可选） |
| 类型 | ATX |
| 端口 | 4针ATX 12V电源 24针ATX电源 |
| 耗能 | 空闲：i7-7700 65W：12V @ 1.28A (15.36W)、5V @ 0.54A (2.7W)、3.3V @ 0.47A (1.55W) 最大：i7-7700 65W：12V @ 6.78A (81.36W)、 5V@0.72A（3.6W），3.3V@0.58A（1.91W） |
| RTC 电池 | CR2032 纽扣电池 |
| 温度 | 工作温度：0 至 60°C 存储温度：-40 至 85°C |
| 湿度 | 工作：5 至 90% 相对湿度 存储：5 至 90% 相对湿度 |
| 平均无故障时间 | JW153：661,927 小时 @ 25°C； 395,601 小时 @ 45°C ； 253,051 小时 @ 60°C 计算模型：Telcordia 第 4 期 环境：GB、GC – 地面良性、受控 |
| 支持操作系统 | Windows 7 (/WES7) 32/64 位 Windows 8.1（64 位） Windows 10 IoT Enterprise 64 位 注意：第 7 代 Intel Core 处理器仅支持 Win 10。 Debian 8（带 VESA 图形驱动程序） CentOS 7（带 VESA）图形驱动程序） Linux |
| 尺寸 | Mini-ITX 外形尺寸 170mm (6.7") x 170mm (6.7") |
| 认证 | CE、FCC、RoHS |
