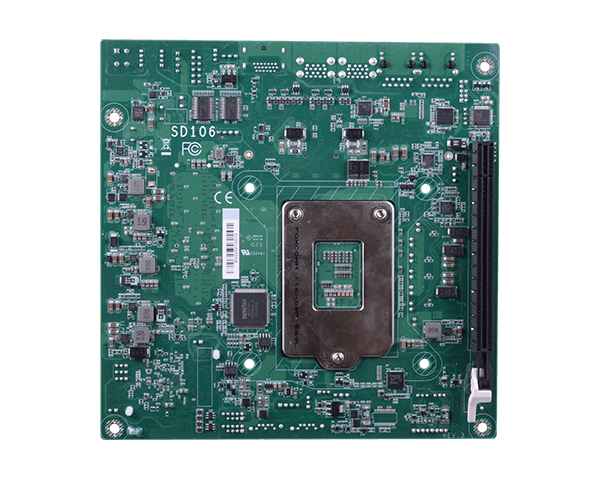

首页 > 产品中心 > 嵌入式工业主板 > Mini-ITX主板 > SD106-Q170
● 采用英特尔® Q170 的第六代/第七代智能英特尔® 酷睿™
● 2 个 DDR4 SODIMM 高达 32GB
● 多重扩展：1个PCIe x16、2个Mini PCIe

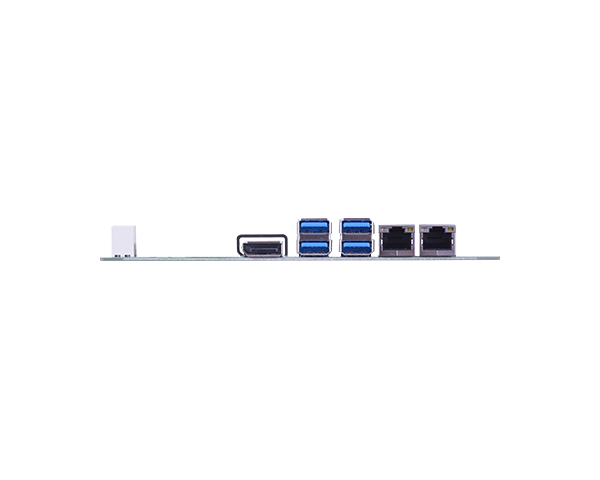

● 丰富的 I/O：2 个 Intel GbE、2 个 COM、4 个 USB 3.0、4 个 USB 2.0
● 三个独立显示屏：DP++ + LVDS + eDP
● DP++ 分辨率最高支持 4096x2304 @ 60Hz
● 存储：2 个 SATA 3.0
| 处理器 | 第七代智能英特尔® 酷睿™ 处理器，LGA 1151 插槽 第六代英特尔® 酷睿™ 处理器、LGA 1151 插槽 |
| 芯片组 | 英特尔® Q170 芯片组 |
| 内存 | 两个 260 针 SODIMM，高达 32GB 双通道 DDR4 1866/2133MHz |
| BIOS | Insyde SPI 128Mbit |
| 控制器 | 英特尔® HD 第 9 代显卡 |
| 特性 | OpenGL 5.0、DirectX 12、OpenCL 2.1 硬件解码：AVC/H.264、MPEG2、VC1/WMV9、JPEG/MJPEG、HEVC/H265、VP8、VP9 硬件编码：MPEG2、AVC/H264、JPEG、HEVC/H265、VP8 , VP9 |
| 显示器 | 1 x eDP 1 x LVDS 1 x DP++ eDP：分辨率高达 4096x2304@ 60Hz LVDS：分辨率高达 1920x1080 @ 60Hz DP++：分辨率高达 4096x2304@ 60Hz |
| 三重显示 | DP++ + eDP + LVDS |
| 界面 | 1 x 全长 Mini PCIe（USB/PCIe/SATA，默认为 SATA） 1 x 半长 Mini PCIe（USB/PCIe/SATA，默认为 Mini PCIe） 1 x PCIe x16（最大 75W） |
| 音讯编译码器 | 瑞昱 ALC888S-VD2-GR |
| 控制器 | 1 x Intel® I219LM PCIe with iAMT11.0 (10/100/1000Mbps) (仅 Core i7/i5 支持 iAMT) 1 x Intel® I211AT PCIe (10/100/1000Mbps) |
| 以太网络 | 2 个千兆以太网 (RJ-45) |
| USB | 4 个 USB 3.0 |
| 显示 | 1 个 DP++ |
| 串行端口 | 2 个 RS-232（2.00 毫米间距） |
| USB | 4 个 USB 2.0（2.00 毫米间距） |
| 音效 | 1 x 音频（线路输出/麦克风输入） 1 x 扬声器（3W 放大器） |
| SATA | 2 个 SATA 3.0（高达 6Gb/s） |
| 显示 | 1 x LVDS LCD 面板连接器 1 x eDP |
| SMBus | 1 x SMBus |
| 其他 输入/输出 | 1 x Intrusion (2.54mm 间距) 1 x CPU FAN (2.54mm 间距) 2 x SYS FAN (2.54mm 间距) |
| 看门狗定时器 | 系统复位，可通过软件编程 1 至 255 秒 |
| 信赖平台模块 | TPM 2.0（可选） |
| 类型 | 15~36V直流输入 |
| RTC 电池 | CR2032 纽扣电池 |
| 温度 | 工作温度：0 至 60°C 存储温度：-40 至 85°C |
| 湿度 | 工作：5 至 90% 相对湿度 存储：5 至 90% 相对湿度 |
| 平均无故障时间 | 457, 253 小时 @ 25°C; 270, 131 小时 @ 45°C; 171, 981 小时 @ 60°C 计算模型：Telcordia Issue 2 环境：GB、GC – 地面良性、受控 |
| 支持操作系统 | Windows 7 Windows 10 Windows 8.1 |
| 尺寸 | Mini-ITX 外形尺寸 170mm (6.7") x 170mm (6.7") |
