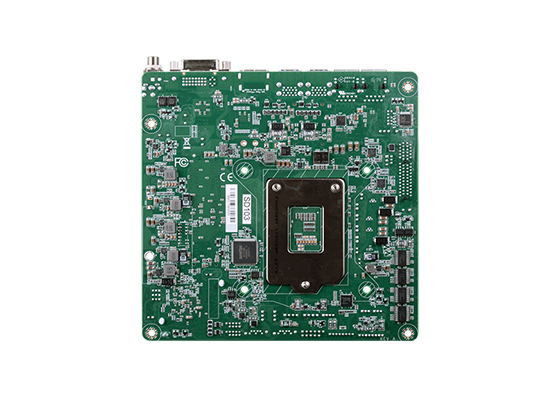

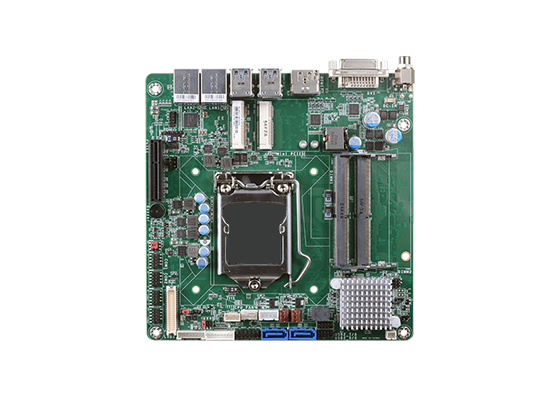

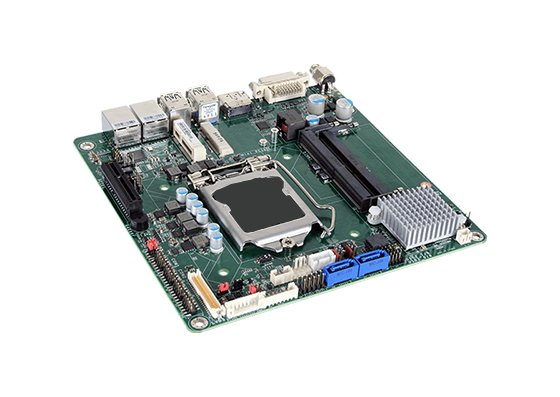

SD101/SD103-H110

● 第7/6代 Intel® Core™, Intel® Z110
● 2 DDR4 SODIMM 至 32GB
● 三个显示输出支持两个独立显示: LVDS + DVI-I + HDMI*/DP
● 多重扩充: 1 PCIe x4, 1 Mini PCIe, 1 mSATA
● 丰富I/O: 2 Intel 网口, 4 串口, 4 USB 3.0, 4 USB 2.0
● 15年CPU长期支持至Q3' 30 (Based on Intel IOTG Roadmap)

发送邮件 > 获取报价 >

产品介绍规格参数质量认证应用方案特征概述相关视频资源下载

DC 12V/宽压15~36V 供电，6/7代CPU 主力性价比之王mini ITX，单直流供电，SD103支持宽电压输入（15~36V DC)。Rear I/O 单层高边沿设计，适合超薄型系统，双显示支持。

规格参数

系统

处理器	第七代智能英特尔® 酷睿™ 处理器，LGA 1151 插槽第六代智能英特尔® 酷睿™ 处理器、LGA 1151 插槽
芯片组	Intel® H110 Chipset
内存	两个 260 针 SODIMM，高达 32GB 双通道 DDR4 1866/2133MHz
BIOS	Insyde SPI 128Mbit

显示

控制器	英特尔® HD 第 9 代显卡
特性	OpenGL 5.0、DirectX 12、OpenCL 2.1 硬件解码：AVC/H.264、MPEG2、VC1/WMV9、JPEG/MJPEG、HEVC/H265、VP8、VP9 硬件编码：MPEG2、AVC/H264、JPEG、HEVC/H265、VP8 , VP9
显示器	1 x LVDS 1 x DVI-I（DVI-D 信号） 1 x HDMI/DP（可根据要求提供 DP） LVDS：双通道，分辨率高达 1920x1200 @ 60Hz DVI-I：分辨率高达 1920x1200 @ 60Hz HDMI：分辨率高达高达 2560x1600 @ 60Hz 或 4096x2160 @ 24Hz DP：分辨率高达 4096x2304 @ 60Hz
特性	LVDS + DVI-I（DVI-D 信号） LVDS + HDMI LVDS + DP（根据要求提供 DP） DVI-I（DVI-D 信号）+ HDMI DVI-I（DVI-D 信号）+ DP（根据要求提供 DP）

扩充

界面	1 x PCIe x4（第 2 代） 1 x 全尺寸 mSATA (USB/SATA) 1 x 半尺寸 Mini PCIe (USB/PCIe)

音讯

音讯编译码器

瑞昱 ALC888S-VD2-GR

以太网路

控制器	1 个英特尔® I210AT PCIe (10/100/1000Mbps) 1 个英特尔® I219V PCIe (10/100/1000Mbps)

背板输入/输出

以太网络	2 个千兆以太网 (RJ-45)
USB	4 个 USB 3.0
显示	1 x DVI-I（DVI-D 信号） 1 x HDMI/DP（DP 可根据要求提供）

内部输入/输出

串行端口	3 x RS-232 (2.00mm 间距) 1 x RS-232/422/485 (RS-232 带电源) (2.00mm 间距)
USB	4 个 USB 2.0（2.00 毫米间距）
音效	1 x 音频（线路输出/麦克风输入） 1 x S/PDIF
SATA	2 个 SATA 3.0（高达 6Gb/s）
DIO	1 个 8 位 DIO
LPC	1 x LPC（支持 LPC EXT-RS232/RS485 模块）（可根据要求提供）
SMBus	1 x SMBus
显示	1 x LVDS LCD 面板连接器 1 x LCD/逆变器电源

监视定时器

看门狗定时器

系统复位，可通过软件编程 1 至 255 秒

电源

类型	单路 12V +/-10% DC (SD101) 宽范围 15~36V (SD103)
端口	DC-in 插孔直角连接器（4 针）（根据要求提供）垂直型连接器（4 针）（根据要求提供）
耗能	空闲：i5-6500：12V @ 3.18A（38.16瓦）；最大19V @ 2.16A（41.04 瓦）：i5-6500：12V @5.51A（66.12 瓦）； 19V@3.68A（69.92瓦）
RTC 电池	CR2032 纽扣电池

环境指标

温度	工作温度：0 至 60°C 存储温度：-40 至 85°C
湿度	工作：5 至 90% 相对湿度存储：5 至 90% 相对湿度
平均无故障时间	JW101-Z110：434,189 小时 @ 25°C； 253,023 小时 @ 45°C； 60°C 时为 160,261 小时 JW103-Z110：25°C 时为 422,413 小时； 245,506 小时@45°C； 155,547 小时 @ 60°C 计算模型：Telcordia Issue 2 环境：GB、GC – 地面良性、受控

支持操作系统

Windows 7 (/WES7) 32/64 位
Windows 8.1（64 位）
Windows 10 IoT Enterprise 64 位
Debian 8（带 VESA 图形驱动程序）
CentOS 7（带 VESA 图形驱动程序）
Linux
注意：仅限第七代 Intel Core 处理器支持Win 10。

机械结构

尺寸	Mini-ITX 外形尺寸 170mm (6.7") x 170mm (6.7")

安规认证

认证	CE, FCC，Class B, RoHS, UL
