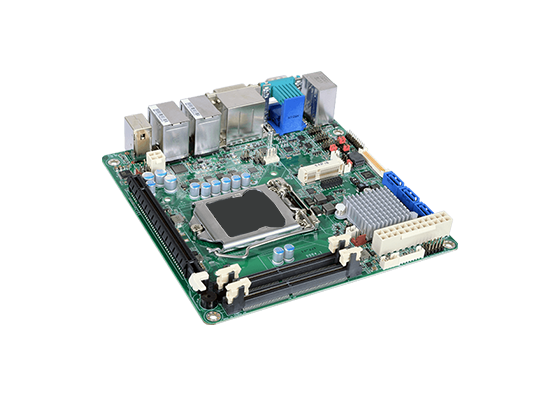

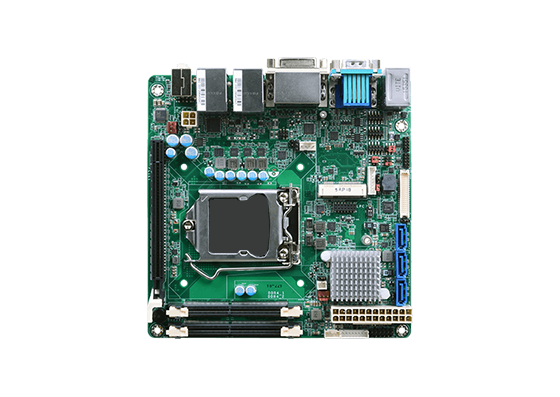

首页 > 产品中心 > 嵌入式工业主板 > Mini-ITX主板 > SD100-Q170
6/7代CPU 主力性价比之王，mini ITX，ATX供电，1个PCIex16，适合+GPU 应用于AI系统，Q170三显支持。
| 处理器 | 第七代智能英特尔® 酷睿™ 处理器，LGA 1151 插槽 第六代智能英特尔® 酷睿™ 处理器、LGA 1151 插槽 |
| 芯片组 | 英特尔® Q170 芯片组 |
| 内存 | 两个 260 针 SODIMM，高达 32GB 双通道 DDR4 1866/2133MHz |
| BIOS | Insyde SPI 128Mbit |
| 控制器 | 英特尔® HD 第 9 代显卡 |
| 特性 | OpenGL 5.0、DirectX 12、OpenCL 2.1 硬件解码：AVC/H.264、MPEG2、VC1/WMV9、JPEG/MJPEG、HEVC/H265、VP8、VP9 硬件编码：MPEG2、AVC/H264、JPEG、HEVC/H265、VP8 , VP9 |
| 显示器 | 1 x VGA 1 x LVDS 1 x DVI-I（DVI-D 信号） 1 x DP++ VGA：分辨率高达 1920x1200 @ 60Hz LVDS：双通道，分辨率高达 1920x1200 @ 60Hz DVI-I：分辨率高达 1920x1200 @ 60Hz DP ：分辨率高达 4096x2304 @ 60Hz |
| 三重显示 | VGA + DVI-I（DVI-D 信号）+ DP++ LVDS + DVI-I（DVI-D 信号）+ DP++ VGA + LVDS + DP++ VGA + LVDS + DVI-I（DVI-D 信号） |
| 界面 | 1 x PCIe x16（第 3 代） 1 x 全尺寸 Mini PCIe（mSATA/PCIe，默认为 PCIe） |
| 音讯编译码器 | 瑞昱 ALC888S-VD2-GR |
| 控制器 | 1 x Intel® I210AT PCIe (10/100/1000Mbps) 1 x Intel® I219LM PCIe with iAMT11.0 (10/100/1000Mbps) (仅 Core i7/i5 支持 iAMT) |

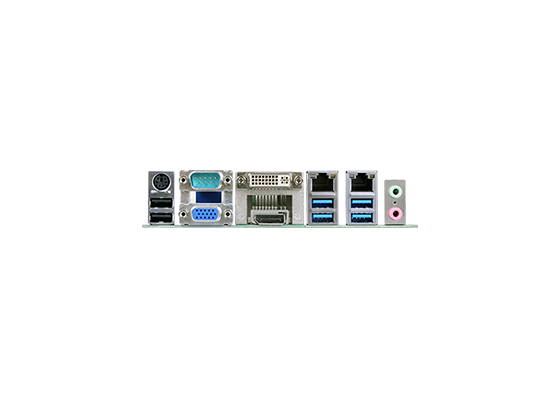

| 以太网络 | 2 个千兆以太网 (RJ-45) |
| 串口 | 1 个 RS-232 (DB-9) |
| USB | 4 个 USB 3.0 2 个 USB 2.0 |
| PS/2 | 1 个 PS/2（迷你 DIN-6） |
| 显示 | 1 x VGA 1 x DVI-I（DVI-D 信号） 1 x DP++ |
| 音源 | 1 x 线路输入（根据要求提供） 1 x 线路输出 1 x 麦克风输入 |
| 串行端口 | 1 x RS-232/422/485（RS-232 带电源）（2.00 毫米间距） 2 x RS-232（2.00 毫米间距） |
| USB | 4 个 USB 2.0（2.00 毫米间距） |
| 显示 | 1 x LVDS LCD 面板连接器 1 x LCD/逆变器电源 |
| 音效 | 1 x S/PDIF |
| SATA | 3 个 SATA 3.0（高达 6Gb/s）RAID 0/1 |
| DIO | 1 个 8 位 DIO |
| LPC | 1 x LPC（支持LPC EXT-RS232/RS485模块） |
| SMBus | 1 x SMBus |
| 看门狗定时器 | 系统复位，可通过软件编程 1 至 255 秒 |
| 类型 | ATX |
| 端口 | 4针ATX 12V电源 24针ATX电源 |
| 耗能 | 空闲：i7 65W：12V @ 2.15A（25.86瓦） 最大值：i7 65W：12V @ 5.84A（70.12瓦） |
| RTC 电池 | CR2032 纽扣电池 |
| 温度 | 工作温度：0 至 60°C 存储温度：-40 至 85°C |
| 湿度 | 工作：5 至 90% 相对湿度 存储：5 至 90% 相对湿度 |
| 平均无故障时间 | 434,530 小时 @ 25°C； 254,049 小时 @ 45°C； 162,406 小时 @ 60°C 计算模型：Telcordia Issue 2 环境：GB、GC – 地面良性、受控 |
| 支持操作系统 | Windows 7 (/WES7) 32/64 位 Windows 8.1（64 位） Windows 10 IoT Enterprise 64 位 Debian 8（带 VESA 图形驱动程序） CentOS 7（带 VESA 图形驱动程序） Linux 注意：仅限第七代 Intel Core 处理器支持Win 10。 |
| 尺寸 | Mini-ITX 外形尺寸 170mm (6.7") x 170mm (6.7") |
| 高度 | PCB：1.6mm 顶部：20mm 底部：3mm |
| 认证 | CE, FCC，Class B, RoHS, UL |
| 装箱单 | 1 个 JW105-Z170 主板 1 个 COM 端口电缆（长度：250mm，1 个 COM 端口） A81-015011-001G 1 个 Serial ATA 数据线（长度：500mm） 332-553001-005G I/O 屏蔽板 A49-SD3300-001G |
