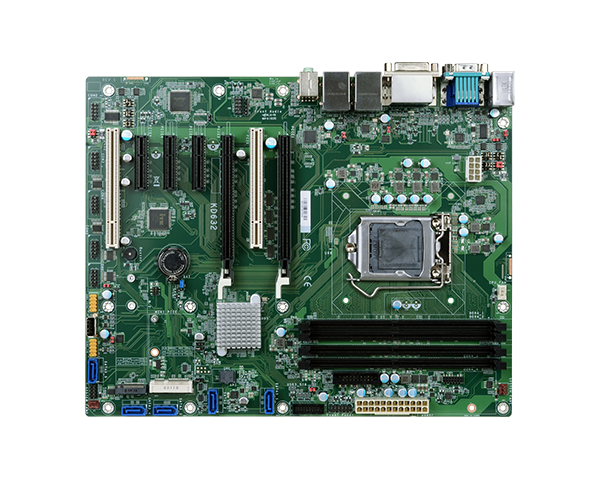

6/7代CPU 性能之王。2pciex16+3pcex4+2pci，三显示支持。M.2+mini PCIE，支持95W CPU /内存摇晃不死机
| 处理器 | 第 6/7 代 Intel® Core™ /Pentium®/Celeron® LGA 1151 插槽处理器，TDP 高达 95W |
| 芯片组 | 英特尔® Q170 芯片组 |
| 内存 | 四个 288 针非 ECC U-DIMM，高达 64GB 双通道 DDR4 2133/2400MHz |
| BIOS | Insyde SPI 128Mbit |
| 控制器 | 英特尔® HD 第 9 代显卡 |
| 特性 | OpenGL 5.0、DirectX 12、OpenCL 2.1 硬件解码：AVC/H.264、MPEG2、VC1/WMV9、JPEG/MJPEG、HEVC/H265、VP8、VP9 硬件编码：MPEG2、AVC/H264、JPEG、HEVC/H265、VP8 , VP9 |
| 显示器 | 1 x VGA 1 x DVI-I（DVI-D 信号） 1 x DP++ VGA：分辨率高达 1920x1200 @ 60Hz DVI-D：分辨率高达 1920x1200 @ 60Hz DP++：分辨率高达 4096x2160 @ 60Hz |
| 特性 | VGA + DVI-I（DVI-D 信号）+ DP++ |
| 界面 | 1 x PCIe x16（第 2 代） 1 x PCIe x4（第 2 代） 1 x PCIe x1（第 2 代） 4 x PCI 1 x Mini PCIe |
| 音讯编译码器 | 瑞昱 ALC888S-VD2-GR |
| 控制器 | 1 x Intel® I211AT PCIe (10/100/1000Mbps) 1 x Intel® I219LM PCIe with iAMT11.0 (10/100/1000Mbps) (仅 Core i7/i5 支持 iAMT) |

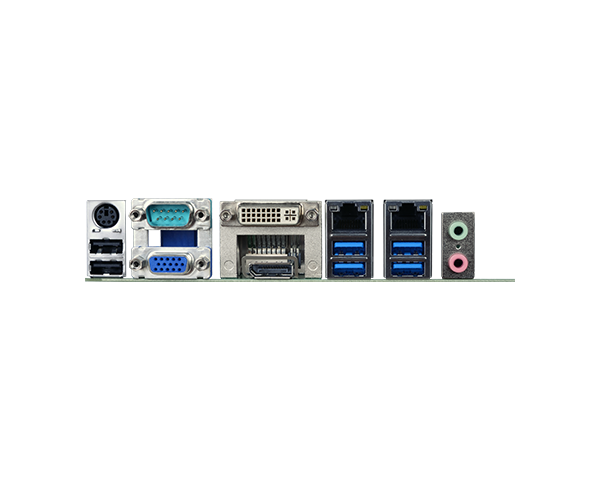

| 以太网络 | 2 个千兆以太网 (RJ-45) |
| 串口 | 1 x RS-232/422/485（RS-232 带电源）(DB-9) |
| USB | 4 个 USB 3.1 Gen1 2 个 USB 2.0 |
| PS/2 | 1 个 PS/2（迷你 DIN-6） |
| 显示 | 1 x VGA 1 x DVI-I（DVI-D 信号） 1 x DP++ |
| 音源 | 1 x 线路输出 1 x 麦克风输入 1 x 线路输入（可选，需要最小起订量） |
| 串行端口 | 1 x RS-232/422/485（RS-232 带电源）（2.54 毫米间距） 4 x RS-232（2.54 毫米间距） |
| USB | 2 个 USB 3.1 Gen1 4 个 USB 2.0 + 1 个垂直 USB 2.0（A 型） |
| 音效 | 1 x 前置音频接头连接器 1 x S/PDIF |
| SATA | 5 x SATA 3.0（高达 6Gb/s） （1 个 SATA 与 mini PCIe (SATA) 共享，默认为 mini PCIe/2 SATA 与 M.2 共享，默认为 M.2） RAID 0/1/5/10 |
| DIO | 1 个 8 位 DIO |
| LPC | 1 个 LPC |
| SMBus | 1 x SMBus |
| 看门狗定时器 | 系统复位，可通过软件编程 1 至 255 秒 |
| 信赖平台模块 | Infi neon TPM2.0/1.2（可选，需要最小起订量） |
| 类型 | ATX |
| 端口 | 8针ATX 12V电源 24针ATX电源 |
| 耗能 | 空闲：i7-7700 65W：12V @ 0.29A (3.48W)、5V @ 0.47A (2.35W)、3.3V @ 0.32A 1.056W) 最大：i7-7700 65W：12V @ 7.86A (94.32W)、5V @1.43A（7.15W），3.3V@0.36A（1.188W） |
| RTC 电池 | CR2032 纽扣电池 |
| 温度 | 工作温度：0 至 60°C 存储温度：-30 至 60°C，使用 RTC 电池； -40 至 85°C（不带 RTC 电池） |
| 湿度 | 工作：5 至 90% 相对湿度 存储：5 至 90% 相对湿度 |
| 平均无故障时间 | 537,588 小时 @ 25°C； 298,813 小时 @ 45°C； 184,762 小时 @ 60°C 计算模型：Telcordia 第 4 期 环境：GB、GC – 地面良性、受控 |
| 支持操作系统 | Windows 7 32/64 位 Window 8.1 64 位 Windows 10 64 位 Linux 注意：第 7 代 CPU SKU 仅支持 Windows 10 64 位和 Linux。 |
| 尺寸 | ATX 外形尺寸 305 毫米（12 英寸）x 244 毫米（9.6 英寸） |
| 高度 | PCB：1.6mm 顶部：37.35mm 底部：4.4mm |
| 认证 | CE, FCC， Class B, RoHS |
| 装箱单 | 1 JW635-Z170 主板 1 COM 端口电缆（长度：400mm，2 x COM 端口）：A81-015026-023G 1 Serial ATA 数据线（长度：500mm）：332-553001-005G 1 I/O 屏蔽：A49-KD6000 -000G : 643-KD6321-000G 1 M.2 螺柱：A33-725019-090G 1 M.2 螺钉：A32-112016-041G |
