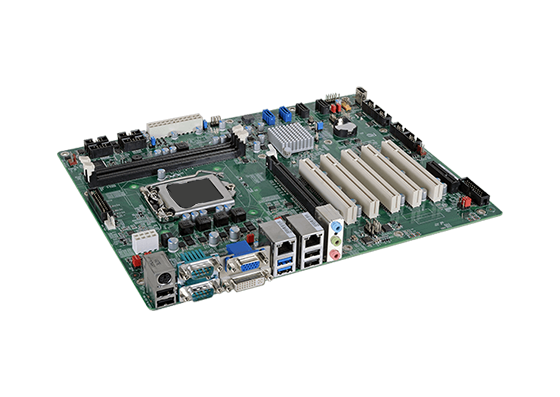

10COM，2 网1并口，U3 x4 (LVDS选配)，支持VGA+DVI双显示，超值Z81主板。
|
处理器 |
LGA 1150 插槽，适用于第四代智能英特尔® 酷睿™ 处理器（22 纳米工艺技术） |
|
芯片组 |
Intel® H81 Chipset |
|
内存 |
两个 240 针 DDR3 DIMM 插槽 在 1.5V 电压下运行时支持 DDR3 1333/1600MHz 支持双通道内存接口 支持高达 16GB 系统内存 DRAM 设备技术：x8 和 x16 设备支持 1Gb、2Gb 和 4Gb DDR3 DRAM 技术，无缓冲、非ECC |
|
BIOS |
AMI SPI 64Mbit |
| 控制器 | 英特尔® 高清显卡 支持 20 个图形执行单元 (EU) |
| 特性 | OpenGL 4.0、DirectX 11.1 DirectX 视频加速 (DXVA) 支持加速视频处理 |
| 显示器 | 1 x VGA 1 x DVI-D 1 x LVDS VGA：24 位，分辨率高达 1920x1200 @ 60Hz DVI-D：分辨率高达 1920x1200 @ 60Hz LVDS：NXP PTN3460，24 位，双通道，分辨率高达 1920x1200 @ 60赫兹 |
| 双重显示 | VGA+VGA VGA+DVI-D VGA+LVDS DVI-D+LVDS |
| 界面 | 1 个 PCIe x16 Gen 3 插槽 (PCIe 3.0) 2 个 PCIe x1 Gen 2 插槽 (PCIe 2.0) 1 个 PCI 插槽 (PCI 2.3) |
| 音讯编译码器 | Realtek ALC888 5.1 声道高清音频 音频 输出：麦克风输入/中置+低音炮、线路输入/环绕声和线路输出 |
| 控制器 | 2 个 Intel® I211 PCI Express 千兆位以太网控制器 集成 10/100/1000 收发器 完全符合 IEEE 802.3、IEEE 802.3u、IEEE 802.3ab |

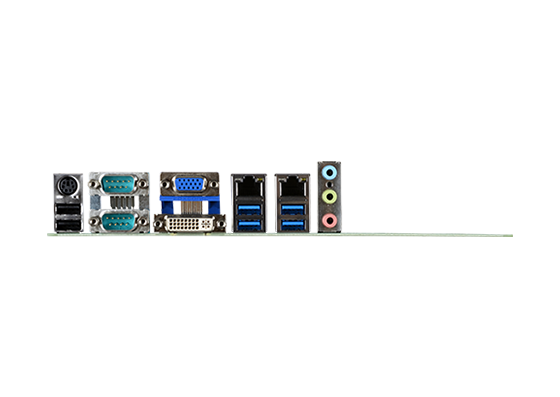

| 以太网络 | 2 个千兆以太网 (RJ-45) |
| 串口 | 2 个 RS-232(DB-9) |
| USB | 4 个 USB 3.0 端口 2 个 USB 2.0 端口 |
| PS/2 | 1 个用于 PS/2 鼠标/键盘的 mini-DIN-6 端口 |
| 显示 | 2 个 VGA； 1 个 VGA + 1 个 DVI-D； 1 个 VGA + 1 个 DVI-D + 1 个 LVDS 2 个 VGA + 1 个 LVDS |
| 音源 | 线路输入/环绕声、线路输出、麦克风输入/中置+低音炮插孔 |
| 串行端口 | 8 个连接器，用于 8 个外部串行端口（2.0 毫米间距） - 1 个 RS232/RS422/485（RS232 和/或电源） - 7 个 RS232 |
| USB | 3 个连接器，用于 6 个外部 USB 2.0 端口；或 2 个连接器，用于 4 个外部 USB 2.0 端口 + 1 个垂直 USB 2.0/1.1 端口* XHCI 主机控制器支持多达 2 个超高速 USB 3.0 端口 |
| SATA | 2 x SATA 3.0 端口，数据传输速率高达 6Gb/s 2 x SATA 2.0 端口，数据传输速率高达 3Gb/s - SATA 端口 1 为 SATA DOM集成高级主机控制器接口 (AHCI) 控制器 提供足够的空间 |
| 其他 输入/输出 | 1 x 并行连接器 1 x 机箱防盗连接器 1 x 前面板连接器 2 x 风扇连接器 |
| 看门狗定时器 | 软件可编程范围为 1 至 255 秒 |
| 信赖平台模块 | 为安全交易提供可信 PC 提供软件许可证保护、执行和密码保护 |
| 类型 | ATX • 支持 ErP Lot6 节能* • 支持 ACPI • 系统电源管理 • 唤醒事件包括： - PS/2 KB/鼠标唤醒 - USB KB/鼠标唤醒 - LAN 唤醒 - RTC 定时器用于启动系统 • CPU 停止时钟控制 • 交流电源故障恢复 |
| 端口 | 8针ATX 12V电源 24针ATX电源 |
| 耗能 | JW335-Z81X (VGA+DVI/VGA)：69.10W，i7-4770S @ 3.10GHz 和 2 个 4GB DDR3 DIMM |
| RTC 电池 | CR2032 纽扣电池 |
| 温度 | 工作温度：0 至 60°C 存储温度：-20 至 85°C |
| 湿度 | 工作：5 至 90% 相对湿度 存储：5 至 90% 相对湿度 |
| 微软 | • Windows 7 Ultimate x86 和 SP1（32 位） • Windows 7 Ultimate x64 和 SP1（64 位） • Windows 8 Enterprise x86（32 位） • Windows 8 Enterprise x64（64 位） 注意：Windows 10 将可根据要求提供。请联系杰微销售人员了解更多信息。 |
| 尺寸 | ATX 外形尺寸 305 毫米（12 英寸）x 244 毫米（9.6 英寸） |
| 认证 | CE, FCC Class B, RoHS |
| 特性 | 无损坏智能 • 监控CPU/系统温度和过热报警 • 监控VCORE/5V/3.3V/V_DIMM/12V/3VSB/VBAT 电压和故 障报警 • 监控CPU/系统风扇速度和故障报警 • 回读功能，显示温度、电压和风扇转速 |
