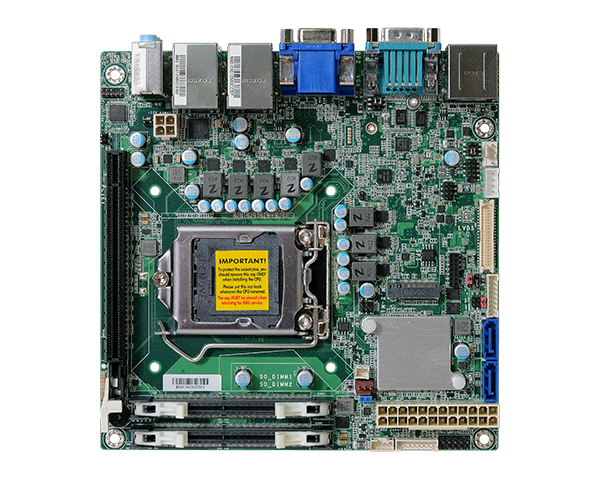

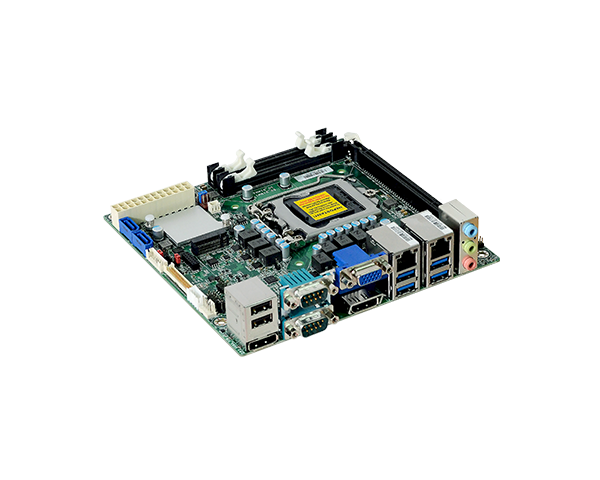

CS170-H310

● 第八/第九代英特尔® 酷睿™ 处理器
● 2 个 DDR4 2400/2666MHz SODIMM，最高可达 32GB
● 双独立显示：LVDS + VGA、LVDS + DP++、VGA + DP++、DP++ + DP++
● DP++ 分辨率最高支持 4096x2304 @ 60Hz
● 多个扩展：1 个 PCIe x16 Gen 3、1 个 M.2 2230 E Key、1 个 M.2 2280 M Key
● 存储：2 个 SATA 3.0
● 丰富的 I/O：2 个英特尔 GbE、2 个 COM、4 个 USB 3.1 Gen 1、2 个 USB 2.0

发送邮件 > 获取报价 >

产品介绍规格参数质量认证应用方案特征概述相关视频资源下载

规格参数

系统

处理器	第8/9代英特尔® 酷睿™ 处理器，LGA 1151 插槽，TDP 高达 95W
芯片组	英特尔® H310 芯片组
内存	两个 260 针 SODIMM，最高可达 32GB 双通道 DDR4 2400/2666MHz
BIOS	AMI SPI 128Mbit

显示

控制器	英特尔® UHD 显卡 630（奔腾 G5400 和赛扬 G4900 支持英特尔® UHD 显卡 610）
特性	OpenGL 4.5、DirectX 12、OpenCL 2.1 硬件解码：AVC/H.264、MPEG2、VC1/WMV9、JPEG/MJPEG、HEVC/H265、VP8、VP9 硬件编码：AVC/H.264、MPEG2、JPEG、HEVC/H265、VP8、VP9
显示器	1 x LVDS 1 x VGA 2 x DP++ LVDS: 分辨率高达 1920x1200 @ 60Hz VGA: 分辨率高达 1920x1200 @ 60Hz DP: 分辨率高达 4096x2304 @ 60Hz
双重显示	LVDS + VGA、LVDS + DP++、VGA + DP++、DP++ + DP++

扩充

界面	1 x PCIe x16 (Gen3)（最大 75W） 1 x M.2 2280 M Key (PCIe x1 Gen2)（支持 NVMe） 1 x M.2 2230 E Key (USB/PCIe x1 Gen2)

音讯

音讯编译码器

Realtek ALC888/887

以太网路

控制器	1 个英特尔® I219V PHY（10/100/1000Mbps） 1 个英特尔® I210AT PCIe（10/100/1000Mbps）

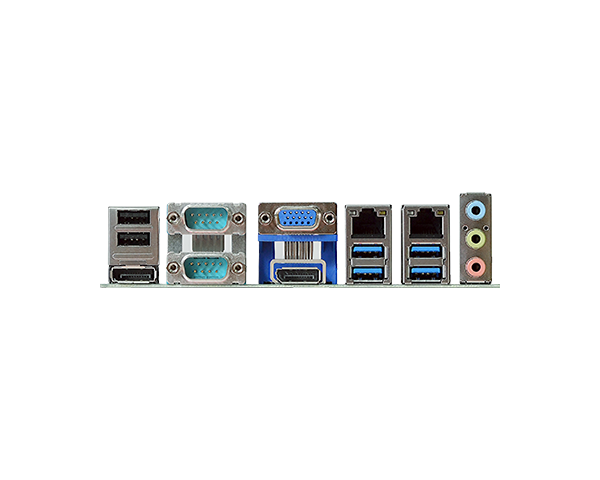

背板输入/输出

以太网络	2 x GbE (RJ-45)
串口	2 x RS-232 (DB-9)
USB	4 x USB 3.1 Gen1 2 x USB 2.0
显示	1 x VGA (DB-15) 2 x DP++
音源	1 x 线路输入 1 x 线路输出 1 x 麦克风输入

内部输入/输出

显示	1 x LVDS LCD 面板连接器 1 x LCD/逆变器电源
USB	2 个 USB 2.0
音效	1 x 前置音频（2.00mm 间距）
SATA	2 个 SATA 3.0（最高 6Gb/s）
DIO	1 x 8 位 DIO 1 x DIO 电源
LPC	1 x LPC（支持LPC EXT-RS232/RS485模块）
SMBus	1 x SMBus

监视定时器

看门狗定时器

系统复位，可通过软件编程 1 至 255 秒

安全性

信赖平台模块

dTPM2.0（默认）

电源

类型	ATX
端口	4 针 ATX 12V 电源 24 针 ATX 电源
RTC 电池	CR2032 纽扣电池

环境指标

温度	工作温度：-5 至 65°C 存储温度：-40 至 85°C
湿度	工作：5 至 90% RH 存储：5 至 90% RH

支持操作系统

Windows 10 IoT 企业版 64 位
Linux

机械结构

尺寸	Mini-ITX 规格 170 毫米 (6.7") x 170 毫米 (6.7")
