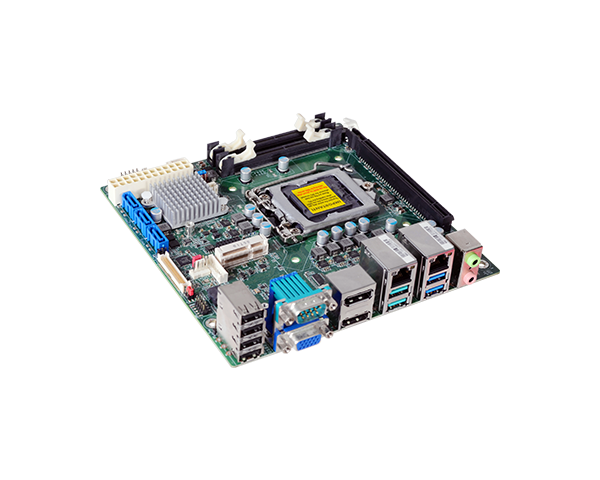

● 第九/第八代英特尔® 酷睿™、英特尔®
● 2 个 DDR4 2400/2666MHz SODIMM，最高可达 32GB
● 三个独立显示输出: LVDS+VGA+DP++, LVDS+DP++ +DP++, VGA+ DP++ +DP++
● 多重扩充插槽: 1 PCIe x16 (Gen 3), 1 Full-size Mini PCIe (Q370/C246); 1 PCIe x16 (Gen 3), 1 mSATA (H310)
● 丰富 I/O: 2 网口, 2 串口, 2 USB 3.1 Gen 2, 2 USB 3.1 Gen 1, 4 USB 2.0 (Q370/C246); 2 网口, 2 串口, 4 USB 3.1 Gen 1, 4 USB 2.0 (H310)
● 第九/第八代英特尔® 酷睿™、英特尔®
● 2 个 DDR4 2400/2666MHz SODIMM，最高可达 32GB
● 三个独立显示输出: LVDS+VGA+DP++, LVDS+DP++ +DP++, VGA+ DP++ +DP++
● 多重扩充插槽: 1 PCIe x16 (Gen 3), 1 Full-size Mini PCIe (Q370/C246); 1 PCIe x16 (Gen 3), 1 mSATA (H310)
● 丰富 I/O: 2 网口, 2 串口, 2 USB 3.1 Gen 2, 2 USB 3.1 Gen 1, 4 USB 2.0 (Q370/C246); 2 网口, 2 串口, 4 USB 3.1 Gen 1, 4 USB 2.0 (H310)
| 处理器 | 第九代英特尔® 酷睿™ 处理器，LGA 1151 插槽，TDP 高达 65W 第八代英特尔® 酷睿™ 处理器，LGA 1151 插槽，TDP 高达 80W |
| 芯片组 | 英特尔® H310 芯片组 |
| 内存 | 两个 260 针 SODIMM，最高可达 32GB 双通道 DDR4 2400/2666MHz（C246 支持 ECC） |
| BIOS | Insyde SPI 128Mbit |
| 控制器 | 英特尔® UHD 显卡 630（奔腾 G5400、赛扬 G4900 支持英特尔® UHD 显卡 610） |
| 特性 | OpenGL 4.4、DirectX 12、OpenCL 2.1 硬件解码：AVC/H.264、MPEG2、VC1/WMV9、JPEG/MJPEG、HEVC/H265、VP8、VP9 硬件编码：AVC/H.264、MPEG2、JPEG、HEVC/H265、VP8、VP9 |
| 显示器 | 1 x LVDS 1 x VGA 2 x DP++ LVDS: 分辨率高达 1920x1200 @ 60Hz VGA: 分辨率高达 1920x1200 @ 60Hz DP: 分辨率高达 4096x2304 @ 60Hz |
| 多重显示 | LVDS+VGA+DP++，LVDS+DP++ +DP++，VGA+DP++ +DP++ |
| 界面 | 1 x PCIe x16（第 3 代） 1 x mSATA |
| 音讯编译码器 | Realtek ALC888S-VD2-GR |
| 控制器 | 1 个英特尔® I219V PHY，1 个英特尔® i210AT PCIe (10/100/1000Mbps) |

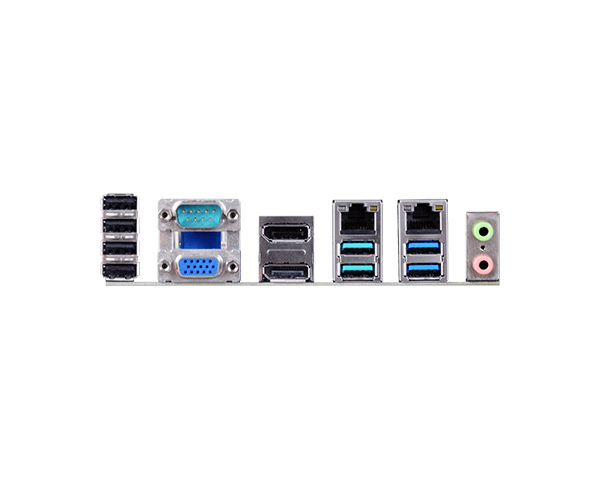

| 以太网络 | 2 个千兆以太网 (RJ-45) |
| 串口 | 1 x RS-232 (DB-9) |
| USB | 4 x USB 3.1 Gen1 4 x USB 2.0 |
| 显示 | 1 x VGA 2 x DP++ |
| 音源 | 1 x 线路输入（可选，需要最小起订量） 1 x 线路输出 1 x 麦克风输入 |
| 串行端口 | 1 x RS-232（带电源的 RS-232）（2.0mm 间距） |
| 显示 | 1 x LVDS LCD 面板连接器 1 x LCD/逆变器电源 |
| 音效 | 1 x S/PDIF 1 x 前置音频 |
| SATA | 3 x SATA 3.0（最高 6Gb/s）（RAID 0/1/5） |
| DIO | 1 个 8 位 DIO |
| LPC | 1 x LPC（支持LPC EXT-RS232/RS485模块） |
| 看门狗定时器 | 系统复位，可通过软件编程 1 至 255 秒 |
| 信赖平台模块 | dTPM2.0（可根据要求提供） |
| 类型 | ATX |
| 端口 | 4 针 ATX 12V 电源 24 针 ATX 电源 |
| 耗能 | 空闲：i7-8700 65W：12V @ 0.39A（4.68W），5V @ 0.53A（2.65W），3.3V @ 0.23A（0.795W） 最大：i7-8700 65W：12V @ 11.24A（134.88W），5V @ 1.14A（5.7W），3.3V @ 0.25A（0.825W） |
| RTC 电池 | CR2032 纽扣电池 |
| 温度 | 工作温度：0 至 60°C 存储温度：-40 至 85°C |
| 湿度 | 工作：5 至 90% RH 存储：5 至 90% RH |
| 平均无故障时间 | 25°C 时 640,703 小时；45°C 时 393,874 小时；60°C 时 259,692 小时 |
| 支持操作系统 | Windows 10 IoT 企业版 64 位 Linux |
| 尺寸 | Mini-ITX 规格 170 毫米 (6.7") x 170 毫米 (6.7") |
| 认证 |
CE, FCC Class B, RoHS, KC, UKCA |
