● 第八/第九代英特尔® 酷睿™ 处理器
● 2 个 DDR4 2400/2666MHz SODIMM，最高可达 32GB
● 双独立显示：LVDS + VGA、LVDS + DP++、VGA + DP++、DP++ + DP++
● DP++ 分辨率最高支持 4096x2304 @ 60Hz
● 多个扩展：1 个 PCIe x16 Gen 3、1 个 M.2 2230 E Key、1 个 M.2 2280 M Key
● 存储：2 个 SATA 3.0
● 丰富的 I/O：2 个英特尔 GbE、2 个 COM、4 个 USB 3.1 Gen 1、2 个 USB 2.0
● 第八/第九代英特尔® 酷睿™ 处理器
● 2 个 DDR4 2400/2666MHz SODIMM，最高可达 32GB
● 双独立显示：LVDS + VGA、LVDS + DP++、VGA + DP++、DP++ + DP++
● DP++ 分辨率最高支持 4096x2304 @ 60Hz
● 多个扩展：1 个 PCIe x16 Gen 3、1 个 M.2 2230 E Key、1 个 M.2 2280 M Key
● 存储：2 个 SATA 3.0
● 丰富的 I/O：2 个英特尔 GbE、2 个 COM、4 个 USB 3.1 Gen 1、2 个 USB 2.0

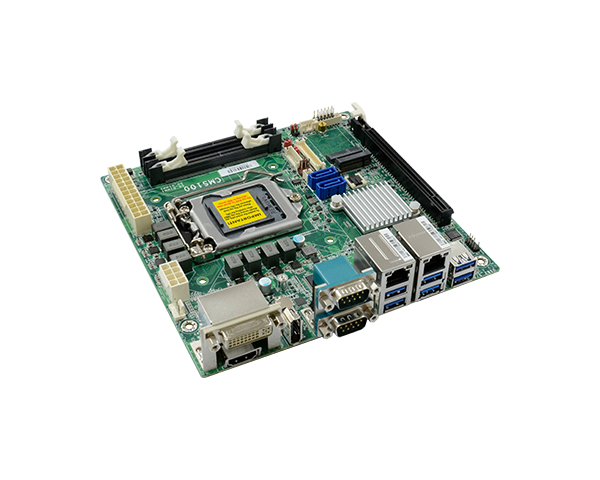

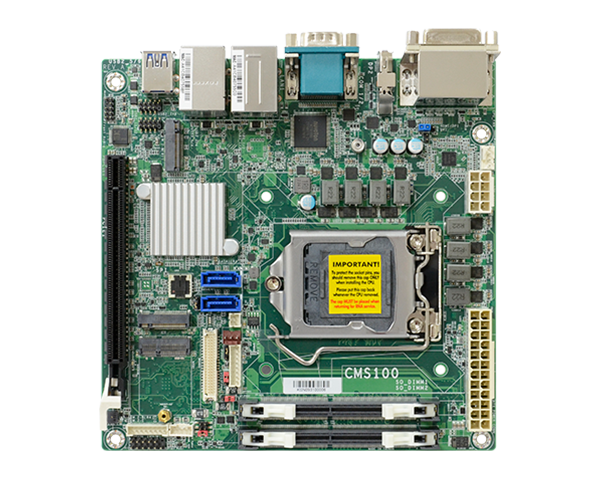

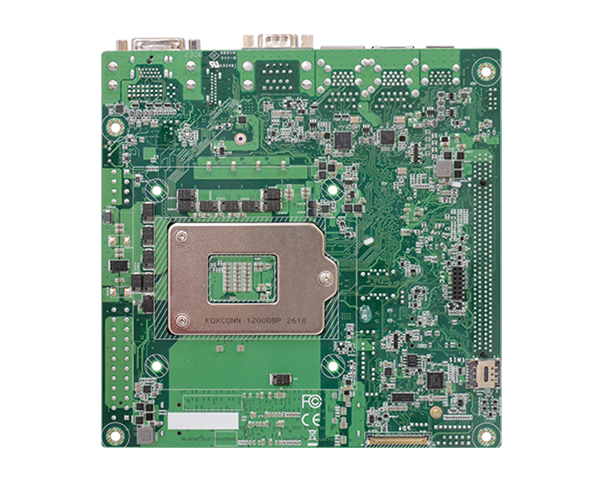

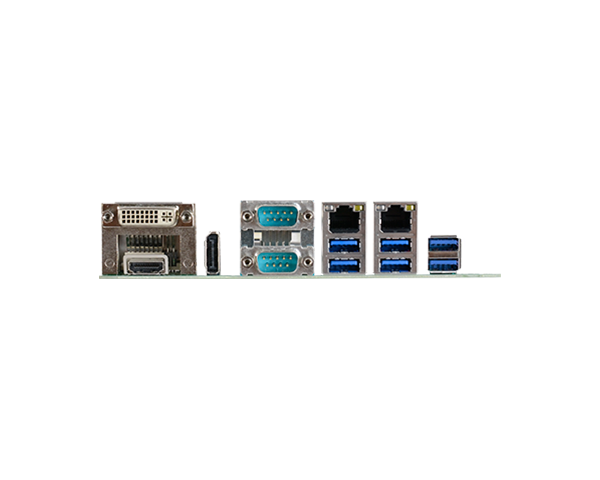

| 处理器 | 第 10 代英特尔® 至强/酷睿™/奔腾/赛扬处理器，LGA 1200 插槽，TDP 高达 125W |
| 芯片组 | 英特尔® H420E 芯片组 |
| 内存 | 两个 260 针 SODIMM，最高可达 64GB 双通道 DDR4 2933MHz（仅 W480E 支持 ECC） |
| BIOS | AMI SPI 256Mbit |
| 控制器 | 英特尔® HD 第 9 代显卡 |
| 特性 | OpenGL 4.5、DirectX 12、OpenCL 2.1 硬件解码：AVC/H.264、MPEG2、VC1/WMV9、JPEG/MJPEG、HEVC/H265、VP8、VP9 硬件编码：AVC/H.264、MPEG2、JPEG、HEVC/H265、VP8、VP9 |
| 显示器 | 1 x DP++ 1 x HDMI 1.4b/DP++ 1 x LVDS/eDP 1 x DVI-I（DVI-D 信号） DP++：分辨率高达 4096x2304 @60Hz HDMI 1.4b：分辨率高达 4096x2160 @30Hz LVDS：分辨率高达 1920x1200 @ 60Hz eDP：分辨率高达 4096x2160 @ 60Hz DVI-I：分辨率高达 1920x1200 @ 60Hz |
| 多重显示 | DP++ + DP++ + DVI-I + LVDS/eDP 或 DP++ + HDMI + DVI-I + LVDS/eDP |
| 界面 | 1 x PCIe x16 (Gen 3) 1 x M.2 2230 E Key (PCIe x1/USB 2.0) 1 x M.2 2280 M Key（PCIe x4 Gen3 或 SATA，H420E 仅支持 PCIe x1 信号） 1 x M.2 2242/3042 B Key（W480E/Q470E：PCIe x1 Gen3 或 SATA，USB 3.2 Gen1/USB 2.0） 1 x Nano SIM 插槽 |
| 音讯编译码器 | Realtek ALC888 |
| 控制器 | [H420E]1 x 英特尔® I225LM PCIe（10/100/1000/2.5G 速度） [H420E]1 x 英特尔® I219V PHY（10/100/1000 速度） |
| 以太网络 | 1 x 2.5GbE (RJ-45) 1 x GbE (RJ-45) |
| 串口 | 2 x RS232/422/485 (DB-9) |
| USB | 5 x USB 3.2 Gen1 + 1 x USB 2.0 (dual type-A connector) |
| 显示 | 1 x DP++ 1 x HDMI 1.4b or 1 x DP++ 1 x DVI-I |
| USB | 2 个 USB 2.0（2.0 毫米间距） |
| 显示 | 1 个 LVDS 接头 1 个 eDP 连接器 |
| 音效 | 1 x 前置音频（2.00mm 间距） |
| SATA | 2 x SATA 3.0（最高 6Gb/s） |
| DIO | 1 x 8 位 DIO 1 x DIO 电源 |
| LPC | 1 x LPC |
| 看门狗定时器 | 系统复位，可通过软件编程 1 至 255 秒 |
| 信赖平台模块 | fTPM（默认）；dTPM（可选） |
| 类型 | ATX |
| 端口 | 8针ATX 12V电源 24针ATX电源 |
| 耗能 |
空闲：英特尔至强 W-1290E 95W：12V @ 4.6A（55.2W） 空闲：英特尔 i9-10900K 125W：12V @ 2A（24W） |
| RTC 电池 | CR2032 纽扣电池 |
| 温度 | 工作温度：-5 至 65°C 存储温度：-40 至 85°C |
| 湿度 | 工作：5 至 90% 相对湿度 存储：5 至 90% 相对湿度 |
| 平均无故障时间 | 25°C 时 591,713 小时；45°C 时 357,627 小时；60°C 时 234,022 小时 |
| 支持操作系统 | Windows 10 IoT 企业版 64 位 Linux |
| 尺寸 | Mini-ITX 规格 170 毫米 (6.7") x 170 毫米 (6.7") |
| 认证 |
CE, FCC, RoHS, UKCA, UL, CB |
